スリーブ固定金具付ダイヤレンNS
スリーブ固定金具付ダイヤレンNS

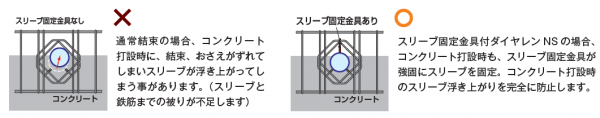

従来の補強筋の補強だけでは、スリーブが強固に固定されていないことが多く、コンクリート打設時にスリーブが浮き上がり、スリーブと補強筋との被り厚が不足してしまう事がありました。
スリーブ固定金具付ダイヤレンNSは、専用固定金具がダイヤレンNSに一体型で付いており、強固にスリーブを固定することで、コンクリート打設時のスリーブ浮き上がりを防止します。
※適用範囲、配筋要領などはダイヤレンNSの評定内容に準じます。
スリーブ固定金具付ダイヤレンNSは、専用固定金具がダイヤレンNSに一体型で付いており、強固にスリーブを固定することで、コンクリート打設時のスリーブ浮き上がりを防止します。
※適用範囲、配筋要領などはダイヤレンNSの評定内容に準じます。

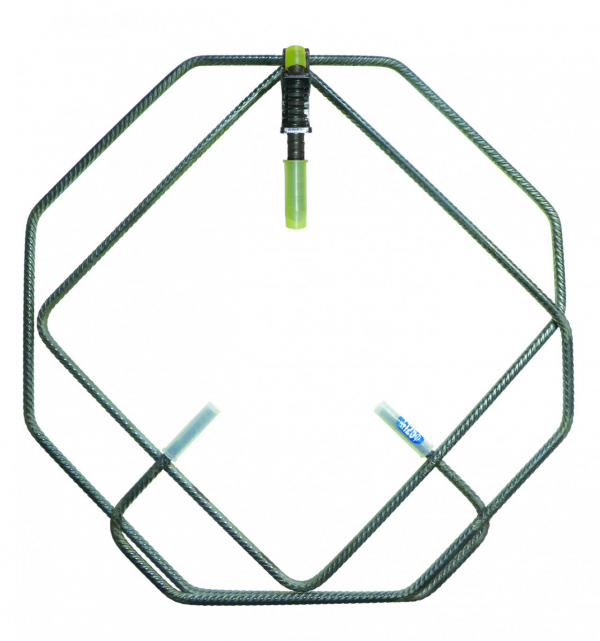

製品概要

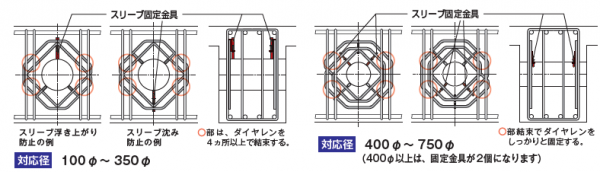

施工要領

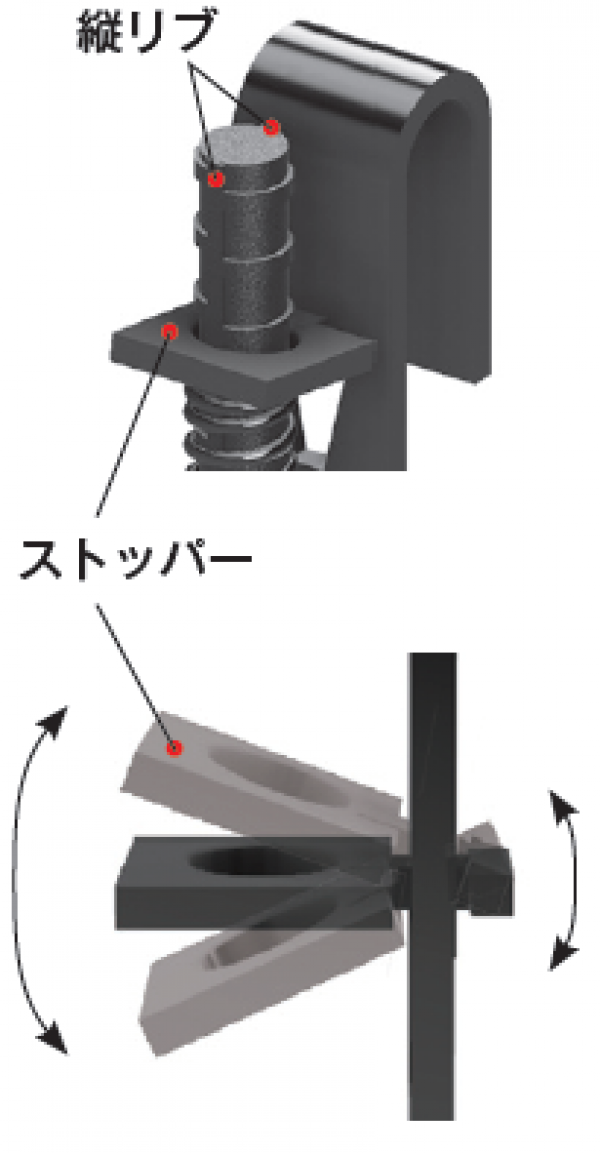

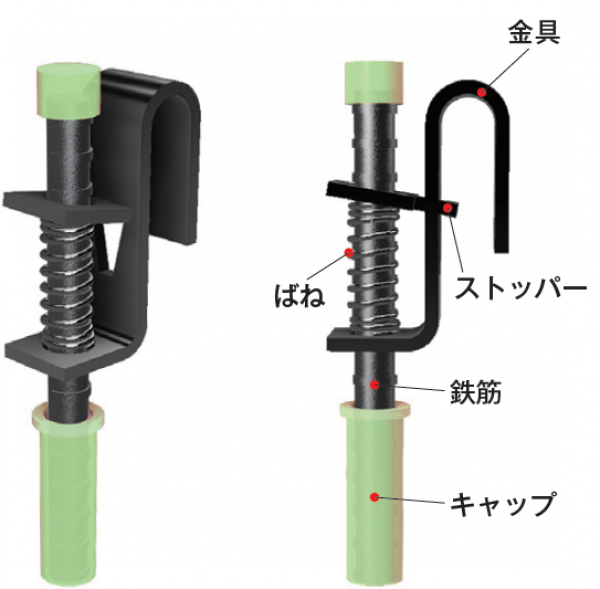

スリーブ固定金具ストッパー
ストッパーが鉄筋をおさえてしっかり固定します。鉄筋の横リブが減ってしまってストッパーが強固に固定されない(ズレがある)場合は、鉄筋の縦リブにストッパーを合わせるようにして下さい。
ストッパーは上下に動きます。鉄筋は固定すると動きませんが、ストッパーは何度でも調整することが可能です。
注意事項
･ストッパーを固定しましたら、スリーブ固定筋がズレないかどうか、ご確認下さい。
･ストッパーを下げたまま使用すると、ストッパーが効きません。
･スリーブ固定金具は、梁の内側にくるようにセットしてください。
･ストッパーを下げたまま使用すると、ストッパーが効きません。
･スリーブ固定金具は、梁の内側にくるようにセットしてください。
